合作客户/
拜耳公司 |
同济大学 |
联合大学 |
美国保洁 |
美国强生 |
瑞士罗氏 |
相关新闻Info
-
> 低分子热塑性树脂体系CBT500/DBTL的界面张力与温度的关联性（二）
> 引气剂的界面活性作用与使用注意事项
> 基于脉冲焊接研究表面张力活性元素对Marangoni力的影响
> 微凝胶颗粒在气液界面处吸附动力学及动态方程研究——结果和讨论、结论、致谢！
> 十八胺LB膜诱导草酸钙晶体成核与生长的机理
> 基于液体表面张力的贴附力理论模型及实验验证
> 悬浮床加氢工艺条件下界面张力、油品黏度模拟近似计算（一）
> 超低界面张力复配表面活性剂用于渤海X油田水驱后的“挖潜提采”（一）
> 医学检测用涂片装置新设计可降低液体因表面张力形成的回弹溅起
> 酚胺树脂聚醚型破乳剂分子结构、浓度对油-水界面张力的影响——实验部分
推荐新闻Info
-
> 聚氧乙烯链长度调控非离子Gemini表面活性剂的表面张力、接触角（四）
> 聚氧乙烯链长度调控非离子Gemini表面活性剂的表面张力、接触角（三）
> 聚氧乙烯链长度调控非离子Gemini表面活性剂的表面张力、接触角（二）
> 聚氧乙烯链长度调控非离子Gemini表面活性剂的表面张力、接触角（一）
> 饱和腰果酚聚氧乙烯醚磺酸盐动态界面张力测定【实验步骤及结果】
> 最大拉杆法的基本原理、实验步骤、影响因素及其在测定溶液表面张力中的应用
> 麦芽糖醇脂肪酸酯水溶液合成、反应条件及表面张力测定——结果与分析、结论
> 麦芽糖醇脂肪酸酯水溶液合成、反应条件及表面张力测定——摘要、材料与方法
> 多孔陶瓷的造孔方法|发泡剂掺量对多孔陶瓷材料性能的影响
> 棕榈酸二甘醇酰胺无碱条件下降低大庆原油/地层水界面张力——结果和讨论、结论
新制备的缓冲氧化物蚀刻液兼具高润湿性和较小的表面张力
来源：浙江奥首材料科技有限公司 浏览 340 次 发布时间:2024-09-10
缓冲氧化物蚀刻液（BOE）通过去除或减薄半导体硅片薄膜未被光阻覆盖的氧化层部分而达到蚀刻的目的，常用于微结构制作和硅基发光器件中。
BOE蚀刻液通常以超纯水为溶剂，将一定浓度HF和NH4F按一定比例混合，得到所需配比的BOE蚀刻液。但上述制备方法得到的BOE蚀刻液表面张力很大，对半导体硅片蚀刻层的润湿性不能达到理想效果，导致光刻胶严重变形。现有技术中，常通过向蚀刻液中引入表面活性剂来提高蚀刻润湿性和均一性。但是由于BOE蚀刻液自身特性，表面活性剂在蚀刻液中的均匀分散存在困难，通常需要花费长时间的搅拌来保证表面活性剂均匀分散。
因此，如何获得兼具高润湿性和较小的表面张力的缓冲氧化物蚀刻液（BOE）成为亟需解决的问题。
针对目前BOE蚀刻液润湿性不理想的问题，提出一种高润湿性缓冲氧化物蚀刻液，该蚀刻液具有高润湿性和较小的表面张力，能实现微细加工和芯片制造中的图案和结构形成，解决现有蚀刻液蚀刻不均匀和蚀刻后图案变形问题。
一种高润湿性缓冲氧化物蚀刻液，包括重量配比如下的各组分：
氢氟酸530份；
含氟离子的多羟基烷基季铵盐110份；
光刻胶保护剂0.11份；
增溶剂15份；
超纯水2060份；
采用蚀刻液蚀刻晶圆表面氧化硅层的方法如下：
步骤1：将蚀刻液放置在40L的化学槽中，保持温度在25℃，将晶圆垂直放置在卡槽内，蚀刻液以4L/min的速度进行循环；
步骤2：待步骤1的蚀刻结束后，将晶圆放置在装满超纯水的化学槽中，所述化学槽中超纯水以4L/min的速度进行循环，放置5min后取出；
步骤3：用100L/min流量的高纯氮气吹扫晶圆表面13min，即完成晶圆表面氧化硅层的蚀刻处理。
性能测试1表面张力：
利用草莓视频性福宝测得表面张力数据。测试结果参见表5；
性能测试2润湿性和光刻胶变形情况：
在光学显微镜下观察形貌，通过蚀刻后形貌判断润湿性和光刻胶变形情况，若润湿性好，则孔隙中无SiO2
残留且光刻胶无变形脱落，反之则脱落严重。

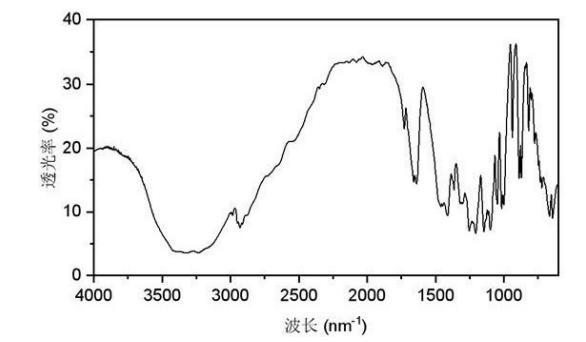

性能测试3多羟基烷基季铵盐FTIR：
使用ATR附件，扫描背景去除杂峰后将取少量多羟基烷基季铵盐放在测试位置开始进行红外光谱扫描。在3300nm1附近的宽吸收峰可归属为羟基吸收峰，亚甲基的吸收峰分别位于2900nm1和1200~1400nm1附近，1100nm1处为CF的吸收峰区。
采用多羟基烷基季铵盐和茚类的光刻胶保护剂的组合，能够显著降低蚀刻液的表面张力，提高对基材的润湿性，在蚀刻过程中保护光刻胶的非正常形变与脱落。
