摘要：为避免APEO(烷基酚聚氧乙烯醚类化合物)难以降解和磷酸盐富营养化带来的环境问题,以及选用环保型表面活性剂AEO系列产品在实际应用时带来的低效化缺点。选用环保强效化表面活性剂复配环保型辅料研制了一种无磷环保强效型金属除油剂。用泥油静置法及流动除油法研究了多款环保型表面活性剂除油量及快速除油效果。结果表明:5%Suractent210S、2.5%Suractent8096S+2.5%Suractent228S、5%Suractent230S、5%Suractent229S,3min内均能将陶瓷试片及不锈钢试片上的油脂泥浆除去。该除油剂的除油效果优于市售碱性除油剂,而且环境友好。

前言

表面除油是金属制品表面处理工程中的重要环节,由于除油不彻底而导致金属制品质量不良的比例一般占50%以上。

目前常用的除油剂多由碱、助洗剂和表面活性剂组成。助洗剂为磷酸盐/聚磷酸盐;表面活性剂多采用APEO(烷基酚聚氧乙烯醚类化合物,包括壬基酚聚氧乙烯醚,辛基酚聚氧乙烯醚,十二烷基酚聚氧乙烯醚和二壬基酚聚氧乙烯醚)和其他含氮含苯环化合物。这类除油剂虽然成本低、效果好,但存在严重的环境问题:含磷、含氮、含苯环化合物不易生物降解,会在环境中累积造成水体富营化;APEO毒性大、生物降解性差,还是环境激素,具有类似雌性激素作用,正逐渐被限制或禁用。因此,开发环境友好型可生物降解的高效金属脱脂剂成了当前的研究热点。可降解型非离子特种表面活性剂Suractent系列,易降解,对皮肤的刺激性低,具有优良的乳化、渗透、润湿和分散性能,是一种环境友好型高效表面活性剂,可替代APEO等表面活性剂使用。为此,本工作测试Suractent系列表面活性剂除油乳化为主,对比出最适宜应用于环保型除油剂的特种表面活性剂。

1试验

1.1除油工艺

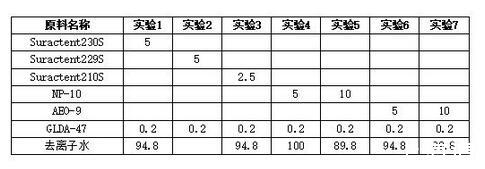

除油配方及参数:

1.2除油效果的测定

测试方法1:(1)取不锈钢片试片,放于自配碱性除油剂(除油粉,为电镀行业广泛使用的强碱性除油剂)中60℃除油10min,取出,冲洗干净,热风吹干,冷却;(2)在钢片表面滴2滴机油,用玻璃棒均匀铺开,静置，悬放在沉稳的自制除油剂中除油,至试片表面的油脂脱附后,取出,冲洗干净,至钢片表面水膜均匀连续,说明油脂完全除去。记录钢片放入至油脂除净的时间,平行测试3次,取平均值。

测试方法2:(1)取大面积陶瓷试片,放于自配碱性除油剂(除油粉,为电镀行业广泛使用的强碱性除油剂)中60℃除油10min,取出,冲洗干净,热风吹干,冷却;(2)在陶瓷试片表面涂加油泥污渍,用玻璃棒均匀铺开,静置24H，将陶瓷试片45度斜放于平整实验台面,选取陶瓷片污渍最高点，使用胶头滴管向陶瓷试片表面滴加试液,静置3分钟，采用均匀水压喷头喷洒清洁水流，观察陶瓷面洁后洁净程度，观察洁面水膜是否均匀连续及泥污是否清除。平行测试3次,取感观均值。

2结果与讨论

2.1清洁效果

通过实验1草莓视频在线播放发现：在浸泡清洗中各组分均能达到较好的清洁效果，但各组分最终清洁时间有差异，具体数据如下表

结合上表，草莓视频在线播放可以看出多组实验后特种表活产品在清洁速度上要明显优于市售常规产品。

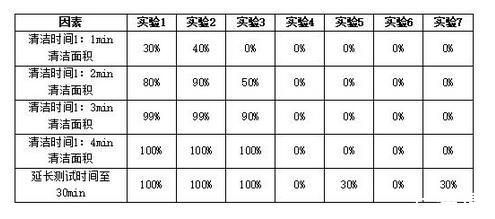

实验2结果：特种表活体系在清洁速度及清洁力上能明显对比出与普通非离子表面活性剂处理效率的区别，具体数据如下表

2.2结果讨论

结合实验1、实验2的实验可以明显看出特种表活在除重油垢时的效果可以达到一个较普通常规表面活性剂更优异的效果，尤其是在常温、常压、低浓度清洗时，作用尤为明显。在金属清洁剂、金属表面处理剂的实际应用中上述的多种特种表活可以直接应用于替代常规的NP类、AEO类表面活性剂，进行使用。
